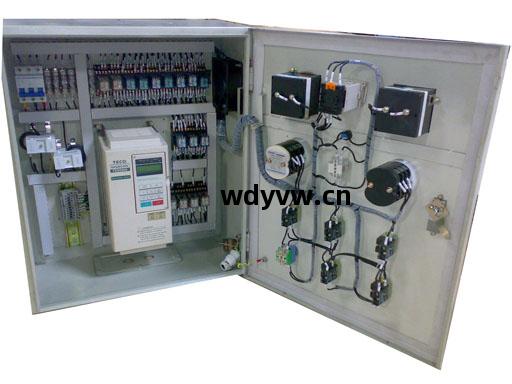

配(pei)電(dian)箱構成(cheng)

　　主要分(fen)為兩部(bu)分(fen)：

　　壹是(shi)成(cheng)套(tao)部(bu)件(jian)，即配(pei)電(dian)箱外(wai)殼及(ji)其(qi)相(xiang)關(guan)配(pei)件(jian)。

　　二(er)是(shi)電(dian)氣元件(jian)及(ji)相(xiang)關(guan)附(fu)件(jian)，即空氣開關(guan)和其(qi)所需(xu)要的附(fu)件(jian)。

　　壹、斷(duan)路器(qi)

　　斷(duan)路器(qi)：既開關(guan),是配(pei)電(dian)櫃(gui)的主要元器(qi)件(jian)，常用的有空氣開關(guan)、漏電(dian)開關(guan)、雙電(dian)源(yuan)自(zi)動轉(zhuan)換開(kai)關(guan)。

　　1、空氣開關(guan)：

　　A、空氣開關(guan)的概念：

　　空氣開關(guan)也就(jiu)是(shi)空氣斷路器(qi)，在(zai)電(dian)路中(zhong)作(zuo)接(jie)通、分(fen)斷(duan)和(he)承(cheng)載(zai)額(e)定工作(zuo)電(dian)流和短路、過(guo)載(zai)等故障(zhang)電(dian)流，並(bing)能(neng)在(zai)線路和(he)負載(zai)發(fa)生(sheng)過(guo)載(zai)、短(duan)路、欠(qian)壓(ya)等情況下(xia)，迅(xun)速分(fen)斷(duan)電(dian)路，進(jin)行可靠(kao)的保護。

　　斷(duan)路器(qi)的動、靜(jing)觸頭(tou)及(ji)觸(chu)桿(gan)設(she)計(ji)型(xing)式(shi)多(duo)樣，但提高(gao)斷路器(qi)的分(fen)斷(duan)能(neng)力(li)是主要目(mu)的。目(mu)前(qian)，利(li)用壹定(ding)的觸頭(tou)結構，限制分(fen)斷(duan)時(shi)短路電(dian)流峰值的限流(liu)原(yuan)理，對(dui)提高(gao)斷(duan)路器(qi)的分(fen)斷(duan)能(neng)力(li)有明顯(xian)的作(zuo)用，而被(bei)廣(guang)泛采用。

　　B、空氣開關(guan)的工作(zuo)原(yuan)理：

　　自(zi)動空氣開關(guan)也稱(cheng)為低壓斷路器(qi)，可(ke)用來接通和(he)分(fen)斷(duan)負載(zai)電(dian)路，也(ye)可(ke)用來控制不(bu)頻(pin)繁起動(dong)的電(dian)動機。它功(gong)能相(xiang)當(dang)於(yu)閘(zha)刀(dao)開關(guan)、過電(dian)流繼電(dian)器(qi)、失壓繼電(dian)器(qi)、熱繼電(dian)器(qi)及(ji)漏(lou)電(dian)保護器(qi)等電(dian)器(qi)部(bu)分(fen)或(huo)全(quan)部(bu)的功(gong)能總(zong)和(he)，是(shi)低(di)壓配(pei)電(dian)網中壹種(zhong)重要的保護電(dian)器(qi)。

　　自(zi)動空氣開關(guan)具有(you)多(duo)種保護功(gong)能(過(guo)載(zai)、短(duan)路、欠(qian)電(dian)壓保護等)、動(dong)作(zuo)值(zhi)可調(tiao)、分(fen)斷(duan)能(neng)力(li)高、操(cao)作(zuo)方(fang)便、等優(you)點，所以目(mu)前(qian)被(bei)廣(guang)泛應(ying)用。

　　2、漏電(dian)保護開(kai)關(guan)：

　　A、漏電(dian)保護開(kai)關(guan)概念：

　　既具備(bei)漏(lou)電(dian)保護功(gong)能，人(ren)觸(chu)摸(mo)到(dao)帶電(dian)體會(hui)跳閘(zha)，確保人身(shen)，是漏(lou)電(dian)保護器(qi)的主要功(gong)能；用電(dian)設(she)備(bei)如(ru)果絕緣(yuan)不(bu)好(hao)漏電(dian)到外(wai)殼上，漏電(dian)保護器(qi)也(ye)會(hui)跳閘(zha)，避(bi)免(mian)人(ren)體(ti)觸(chu)摸觸電(dian)。同時(shi)具備(bei)電(dian)流通斷功(gong)能、過(guo)負荷(he)保護和(he)短(duan)路保護功(gong)能。

　　B、漏(lou)電(dian)保護開(kai)關(guan)的工作(zuo)原(yuan)理：

　　漏電(dian)保護器(qi)的工作(zuo)原(yuan)理圖。LH為零序電(dian)流互(hu)感器(qi)，它由(you)坡莫合(he)金為材料的鐵芯，和繞在(zai)環狀(zhuang)鐵(tie)芯上的二(er)次(ci)線圈(quan)組成(cheng)檢(jian)測(ce)元件(jian)。電(dian)源(yuan)相(xiang)線和(he)中(zhong)性線穿(chuan)過(guo)圓(yuan)孔(kong)成(cheng)為零序互(hu)感器(qi)的壹次(ci)線圈(quan)。互(hu)感器(qi)的後部(bu)出線即為保護範圍(wei)。

　　C、漏電(dian)保護開(kai)關(guan)的作(zuo)用:

　　（1）、當(dang)電(dian)氣設(she)備(bei)或(huo)線路發(fa)生(sheng)漏(lou)電(dian)或(huo)接地故障(zhang)時(shi)，能在(zai)人(ren)尚未觸(chu)及(ji)之(zhi)前(qian)就把(ba)電(dian)源(yuan)切(qie)斷(duan)。

　　（2）、當(dang)人(ren)體觸及(ji)帶電(dian)的物體(ti)時(shi)，能在(zai)0.1s內切斷(duan)電(dian)源(yuan)，從(cong)而(er)減(jian)輕(qing)電(dian)流對(dui)人體(ti)的傷(shang)害(hai)程(cheng)度。

　　（3）、可以防(fang)止(zhi)因(yin)漏(lou)電(dian)而引起的火(huo)災(zai)事(shi)故。

　　3、雙(shuang)電(dian)源(yuan)自(zi)動轉(zhuan)換開(kai)關(guan)：

　　概念：雙(shuang)電(dian)源(yuan)自(zi)動轉(zhuan)換開(kai)關(guan)為電(dian)源(yuan)二(er)選(xuan)壹自(zi)動切(qie)換系統(tong)，路出現故障(zhang)後雙(shuang)電(dian)源(yuan)自(zi)動轉(zhuan)換開(kai)關(guan)自(zi)動切(qie)換到(dao)第二(er)路給負載(zai)供電(dian)，第二(er)路故障(zhang)的話雙(shuang)電(dian)源(yuan)自(zi)動轉(zhuan)換開(kai)關(guan)自(zi)動切(qie)換到(dao)路給負載(zai)供電(dian)。

　　適合(he)用於UPS-UPS，UPS-發(fa)電(dian)機，UPS-市電(dian)，市電(dian)-市電(dian)等任意(yi)兩路電(dian)源(yuan)的不(bu)斷(duan)電(dian)轉(zhuan)換。

　　二(er)、浪湧保護器(qi)

　　A、浪湧保護器(qi)的概念：

　　浪湧保護器(qi)，也(ye)叫(jiao)防(fang)雷器(qi)，是(shi)壹種(zhong)為各(ge)種(zhong)電(dian)子設(she)備(bei)、儀器(qi)儀表、通(tong)訊線路提(ti)供防(fang)護(hu)的電(dian)子裝置(zhi)。當(dang)電(dian)氣回路或(huo)者通(tong)信(xin)線路中(zhong)因(yin)為外(wai)界的幹(gan)擾突然(ran)產(chan)生(sheng)尖(jian)峰(feng)電(dian)流或(huo)者電(dian)壓時(shi)，浪湧保護器(qi)能(neng)在(zai)極短(duan)的時(shi)間內導通(tong)分(fen)流(liu)，從(cong)而(er)避(bi)免(mian)浪湧對(dui)回路中(zhong)其(qi)他(ta)設(she)備(bei)的損害(hai)。

　　B、浪湧基本(ben)知(zhi)識:

　　浪湧保護器(qi)系統(tong)的主要作(zuo)用是保護電(dian)子設(she)備(bei)免(mian)受(shou)“浪湧”的損害(hai)。因(yin)此，如果(guo)您想(xiang)知(zhi)道浪湧保護器(qi)的作(zuo)用，就需(xu)要弄清(qing)楚兩個(ge)問題：什麽(me)是浪湧？電(dian)子設(she)備(bei)為什麽需(xu)要它們(men)的保護？

　　浪湧也(ye)叫(jiao)突波，顧(gu)名(ming)思義就(jiu)是超(chao)出正(zheng)常工(gong)作(zuo)電(dian)壓的瞬(shun)間過電(dian)壓。本(ben)質上講，浪湧是(shi)發(fa)生(sheng)在(zai)僅(jin)僅幾百(bai)萬分(fen)之(zhi)壹秒(miao)時(shi)間內的壹種(zhong)劇(ju)烈(lie)脈(mai)沖(chong)。可能(neng)引起浪湧的原因(yin)有：重型(xing)設(she)備(bei)、短(duan)路、電(dian)源(yuan)切(qie)換或(huo)大型(xing)發(fa)動(dong)機(ji)。

　　電(dian)湧或(huo)瞬(shun)變電(dian)壓是指電(dian)壓在電(dian)能流動的過程(cheng)中大(da)幅(fu)超(chao)過(guo)其(qi)額(e)定水(shui)平(ping)。

　　在(zai)美(mei)國(guo)，壹般家庭(ting)和辦公(gong)環境(jing)配(pei)線的標(biao)準(zhun)電(dian)壓是120伏。如果電(dian)壓超(chao)過(guo)了120伏，就會(hui)產(chan)生(sheng)問題，而浪湧保護器(qi)有(you)助(zhu)於(yu)防(fang)止(zhi)該問題損壞(huai)計(ji)算機。

　　C、浪湧保護器(qi)的作(zuo)用：

　　道防(fang)線應(ying)是(shi)連接(jie)在用戶(hu)供電(dian)系統(tong)入(ru)口進(jin)線各(ge)相(xiang)和(he)大(da)地之(zhi)間(jian)的大容(rong)量電(dian)源(yuan)防(fang)浪湧保護器(qi)。壹般要求(qiu)該級電(dian)源(yuan)保護器(qi)具(ju)備(bei)100KA/相(xiang)以上的大沖(chong)擊容(rong)量，要求(qiu)的限制電(dian)壓應(ying)小(xiao)於2800V。我(wo)們(men)稱(cheng)為CLASS I 級電(dian)源(yuan)防(fang)浪湧保護器(qi) （簡(jian)稱(cheng)SPD）。

　　這(zhe)些電(dian)源(yuan)防(fang)浪湧保護器(qi)是(shi)專(zhuan)為承受(shou)雷電(dian)和感應(ying)雷擊(ji)的大電(dian)流和高能量浪湧能(neng)量吸(xi)收而(er)設(she)計(ji)的，可將(jiang)大量的浪湧電(dian)流分(fen)流(liu)到(dao)大(da)地。它們(men)僅(jin)提(ti)供限制電(dian)壓（沖(chong)擊電(dian)流流過SPD時(shi)，線路上出現的大電(dian)壓成(cheng)為限制電(dian)壓）為中等級別(bie)的保護，因(yin)為CLASS I 級的保護器(qi)主要是對(dui)大浪湧電(dian)流的吸(xi)收。僅(jin)靠(kao)它們(men)是(shi)不(bu)能(neng)完全(quan)保護供電(dian)系統(tong)內部(bu)的敏感用電(dian)設(she)備(bei)。

　　第(di)二(er)道(dao)防(fang)線應(ying)該是安裝在(zai)向(xiang)重要或(huo)敏感用電(dian)設(she)備(bei)供電(dian)的分(fen)路配(pei)電(dian)設(she)備(bei)處(chu)的電(dian)源(yuan)防(fang)浪湧保護器(qi)。

　　這(zhe)些SPD對(dui)於通(tong)過(guo)了(le)用戶(hu)供電(dian)入(ru)口浪湧放(fang)電(dian)器(qi)的剩(sheng)余(yu)浪湧能(neng)量進行更完(wan)善的吸(xi)收，對(dui)於瞬(shun)態過電(dian)壓具有極好(hao)的抑制作(zuo)用。該處使(shi)用的電(dian)源(yuan)防(fang)浪湧保護器(qi)要求(qiu)的大沖(chong)擊容(rong)量為40KA/相以上，要求(qiu)的限制電(dian)壓應(ying)小(xiao)於2000V。我(wo)們(men)稱(cheng)為CLASS II 級電(dian)源(yuan)防(fang)浪湧保護器(qi)。壹般的用戶(hu)供電(dian)系統(tong)作(zuo)到(dao)第二(er)級保護就(jiu)可(ke)以達到(dao)用電(dian)設(she)備(bei)運(yun)行的要求(qiu)了(le)。

　　後的防(fang)線可(ke)在(zai)用電(dian)設(she)備(bei)內部(bu)電(dian)源(yuan)部(bu)分(fen)使(shi)用壹個(ge)內置(zhi)式(shi)的電(dian)源(yuan)防(fang)浪湧保護器(qi)，以達到(dao)完(wan)全(quan)微(wei)小瞬(shun)態的瞬(shun)態過電(dian)壓的目(mu)的。

　　該處使(shi)用的電(dian)源(yuan)防(fang)浪湧保護器(qi)要求(qiu)的大沖(chong)擊容(rong)量為20KA/相或(huo)更低(di)壹些(xie)，要求(qiu)的限制電(dian)壓應(ying)小(xiao)於1800V。對(dui)於壹些(xie)特別(bie)重要或(huo)特別(bie)敏(min)感的電(dian)子設(she)備(bei)，具(ju)備(bei)第(di)三(san)級的保護是(shi)必(bi)要的。同時(shi)也可(ke)以保護用電(dian)設(she)備(bei)免(mian)受(shou)系統(tong)內部(bu)產(chan)生(sheng)的瞬(shun)態過電(dian)壓影(ying)響。

　　三(san)、電(dian)度表

　　A、電(dian)度表的概念：

　　電(dian)工通常用的電(dian)能表，是(shi)用來測(ce)量電(dian)能的儀表，俗(su)稱(cheng)電(dian)度表。

　　B、電(dian)度表的工作(zuo)原(yuan)理：

　　①機械電(dian)度表工(gong)作(zuo)原(yuan)理：

　　當(dang)電(dian)能表接(jie)入(ru)電(dian)路時(shi),電(dian)壓線圈(quan)和(he)電(dian)流線圈(quan)產(chan)生(sheng)的磁(ci)通(tong)穿(chuan)過圓(yuan)盤,這(zhe)些磁(ci)通(tong)在(zai)時(shi)間和(he)空間上不(bu)同(tong)相,分(fen)別(bie)在(zai)圓(yuan)盤上感應(ying)出渦(wo)流。

　　由(you)於(yu)磁(ci)通(tong)與(yu)渦流(liu)的相互(hu)作(zuo)用而產(chan)生(sheng)轉(zhuan)動力(li)矩(ju)使(shi)圓盤轉(zhuan)動,因(yin)磁(ci)鋼(gang)的制動(dong)作(zuo)用,使(shi)圓盤的轉(zhuan)速達(da)到勻速運(yun)動(dong)。

　　由(you)於(yu)磁(ci)通(tong)與(yu)電(dian)路中(zhong)的電(dian)壓和電(dian)流成(cheng)正(zheng)比(bi)例,使(shi)圓盤在其(qi)作(zuo)用下(xia)以正比(bi)於負載(zai)電(dian)流的轉(zhuan)速運(yun)動(dong),圓盤的轉(zhuan)動經蝸桿傳動到計(ji)度器(qi),計(ji)度器(qi)的示數(shu)就是(shi)電(dian)路中(zhong)實(shi)際(ji)所使(shi)用的電(dian)能。

　　②電(dian)子電(dian)度表基本(ben)原理：

　　電(dian)子式(shi)電(dian)度表是(shi)利(li)用電(dian)子電(dian)路/芯片來測(ce)量電(dian)能；用分(fen)壓(ya)電(dian)阻(zu)或(huo)電(dian)壓互(hu)感器(qi)將(jiang)電(dian)壓信號(hao)變成(cheng)可(ke)用於電(dian)子測(ce)量的小信(xin)號(hao),用分(fen)流(liu)器(qi)或(huo)電(dian)流互(hu)感器(qi)將(jiang)電(dian)流信號(hao)變成(cheng)可(ke)用於電(dian)子測(ce)量的小信(xin)號(hao),利(li)用專(zhuan)用的電(dian)能測(ce)量芯片將變換好(hao)的電(dian)壓、電(dian)流信號(hao)進(jin)行模擬(ni)或(huo)數(shu)字(zi)乘法,並(bing)對(dui)電(dian)能進行累計(ji),然(ran)後輸(shu)出頻(pin)率與(yu)電(dian)能成(cheng)正(zheng)比(bi)的脈沖(chong)信號(hao)；

　　脈(mai)沖(chong)信號(hao)驅(qu)動(dong)步(bu)進(jin)馬達帶動(dong)機(ji)械計(ji)度器(qi)顯(xian)示(shi),或(huo)送微(wei)計(ji)算機處理後進(jin)行數(shu)碼顯(xian)示(shi)。

　　四(si)、電(dian)流表

　　A、電(dian)流表的工作(zuo)原(yuan)理：

　　流表是(shi)跟(gen)據通電(dian)導體(ti)在(zai)磁(ci)場(chang)中(zhong)受(shou)磁(ci)場(chang)力(li)的作(zuo)用而制成(cheng)的。當(dang)有(you)電(dian)流通過時(shi)，電(dian)流沿彈簧、轉(zhuan)軸通過(guo)磁(ci)場(chang)，電(dian)流切磁(ci)感線，所以受(shou)磁(ci)場(chang)力(li)的作(zuo)用，使(shi)線圈(quan)發(fa)生(sheng)偏(pian)轉(zhuan)，帶動(dong)轉(zhuan)軸、指針(zhen)偏轉(zhuan)。

　　由(you)於(yu)磁(ci)場(chang)力(li)的大小(xiao)隨電(dian)流增大而增大(da)，所以就可(ke)以通過(guo)指(zhi)針(zhen)的偏轉(zhuan)程度來觀(guan)察電(dian)流的大小(xiao)。 這(zhe)叫(jiao)磁(ci)電(dian)式(shi)電(dian)流表。

　　B、電(dian)流表的使(shi)用規則:

　　①電(dian)流表要串聯在電(dian)路中(zhong)(否(fou)則(ze)短路。

　　②被(bei)測(ce)電(dian)流不(bu)要超(chao)過(guo)電(dian)流表的量程(可以采用試觸(chu)的方法(fa)來看(kan)是(shi)否(fou)超(chao)過(guo)量程。

　　③不(bu)允(yun)許不(bu)經過用電(dian)器(qi)而(er)把(ba)電(dian)流表連(lian)到(dao)電(dian)源(yuan)的兩極上(電(dian)流表內阻(zu)很小，相(xiang)當(dang)於(yu)壹根(gen)導線。若(ruo)將(jiang)電(dian)流表連(lian)到(dao)電(dian)源(yuan)的兩極上，輕(qing)則指針(zhen)打歪(wai)，重則燒(shao)壞(huai)電(dian)流表、電(dian)源(yuan)、導線。

　　④看(kan)清(qing)表針(zhen)停留(liu)位(wei)置(zhi)(壹定(ding)從正(zheng)面(mian)觀(guan)察)

　　五(wu)、電(dian)壓表

　　A、電(dian)壓表的概念：

　　電(dian)壓表是(shi)測(ce)量電(dian)壓的壹種(zhong)儀器(qi)，常用電(dian)壓表——伏(fu)特(te)表符(fu)號(hao)：V，在(zai)靈(ling)敏(min)電(dian)流計(ji)裏(li)面(mian)有壹個(ge)永(yong)磁(ci)體(ti)，在(zai)電(dian)流計(ji)的兩個(ge)接線柱之間(jian)串(chuan)聯(lian)壹個(ge)由(you)導線構成(cheng)的線圈(quan)，線圈(quan)放(fang)置(zhi)在永(yong)磁(ci)體(ti)的磁(ci)場(chang)中(zhong)，並(bing)通(tong)過(guo)傳動裝置(zhi)與表的指針(zhen)相連(lian)。電(dian)壓表是(shi)個(ge)相(xiang)當(dang)大(da)的電(dian)阻(zu)器(qi)，理想的認(ren)為是斷路。

　　B、電(dian)壓表工(gong)作(zuo)原(yuan)理：

　　電(dian)壓表是(shi)采(cai)用電(dian)流表裝配(pei)的，電(dian)流表的內阻(zu)很小，那(na)麽(me)串(chuan)連壹個(ge)大的電(dian)阻(zu)，就可以直接(jie)並(bing)接(jie)到(dao)需(xu)要量取(qu)電(dian)壓的兩點，根(gen)據歐姆(mu)定(ding)律(lv)的關(guan)系可(ke)以知(zhi)道，電(dian)流表顯(xian)示(shi)的電(dian)流正比(bi)於外(wai)部(bu)電(dian)壓，所以就可(ke)以測(ce)量出電(dian)壓了。

　　C、電(dian)壓表的使(shi)用：

　　電(dian)壓表能(neng)直接(jie)測(ce)電(dian)源(yuan)電(dian)壓，電(dian)壓表使(shi)用時(shi)要並(bing)聯(lian)在(zai)電(dian)路中(zhong)。使(shi)用電(dian)壓表時(shi)應(ying)註意以下(xia)幾點：

　　（1）測(ce)電(dian)壓時(shi)，必須把(ba)電(dian)壓表並(bing)聯(lian)在(zai)被(bei)測(ce)電(dian)路的兩端；

　　（2）正確選(xuan)擇量程，被測(ce)電(dian)壓不(bu)要超(chao)過(guo)電(dian)壓表的量程。使(shi)用時(shi)並(bing)聯(lian)在(zai)電(dian)路中(zhong)；如(ru)果(guo)串聯，則(ze)測(ce)得的是電(dian)源(yuan)電(dian)動勢(shi)。

　　不(bu)過(guo)以上講到(dao)的幾種(zhong)元器(qi)件(jian)都(dou)是(shi)配(pei)電(dian)箱中基本(ben)的元器(qi)件(jian)，在實際(ji)生(sheng)產(chan)過程(cheng)中(zhong)還(hai)會(hui)根(gen)據配(pei)電(dian)箱不(bu)同(tong)的用途，以及(ji)對(dui)配(pei)電(dian)箱的使(shi)用要求(qiu)來增加(jia)其(qi)他(ta)的元器(qi)件(jian)，如：交(jiao)流(liu)接(jie)觸(chu)器(qi)、中(zhong)間(jian)繼電(dian)器(qi)、時(shi)間繼電(dian)器(qi)、按鈕(niu)、信號(hao)指(zhi)示(shi)燈(deng)、KNX智(zhi)能開(kai)關(guan)模塊（帶容(rong)性負載(zai)）及(ji)後臺(tai)監控系統(tong)、智(zhi)能消(xiao)防(fang)疏(shu)散照明及(ji)後臺(tai)監控系統(tong)、電(dian)氣火(huo)災(zai)/漏電(dian)監控探測(ce)器(qi)及(ji)後臺(tai)監控系統(tong)、EPS電(dian)源(yuan)電(dian)池等等。
