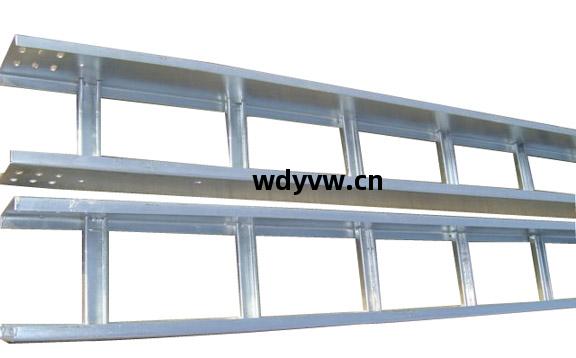

1、支架(jia)安裝

　　管件(jian)支(zhi)架(jia)固(gu)定均勻

　　鍍(du)鋅(xin)絲桿支架

　　工(gong)藝(yi)說明(ming)：橋架在(zai)進出(chu)接線盒(he)、箱、櫃(gui)、轉角、轉彎和變(bian)形縫兩(liang)端及丁(ding)字(zi)接頭(tou)的(de)三通(tong)500mm以內應(ying)設(she)置(zhi)固(gu)定點。800mm及以上橋架的(de)水(shui)平(ping)彎頭(tou)應(ying)加(jia)支架(jia)。橋架安裝應(ying)順(shun)直，水(shui)平(ping)偏(pian)差(cha)不(bu)大(da)於(yu)10mm橋架接縫處(chu)應(ying)平(ping)齊，無錯(cuo)臺(tai)，接縫處(chu)要(yao)嚴密(mi)。橋架支(zhi)吊架水(shui)平(ping)間距為(wei)：1.5—3m；在圖(tu)紙上排(pai)好吊桿的(de)間距，支(zhi)架間距要(yao)均勻，固定螺栓外(wai)露絲長度(du)不能(neng)過長，以不(bu)超(chao)過型(xing)鋼(gang)支架(jia)的(de)邊長為準(zhun)，支架(jia)的(de)朝(chao)向(xiang)要壹(yi)致，在轉彎處設(she)置(zhi)防晃(huang)支(zhi)架。

　　豎井垂(chui)直橋架安裝示意圖(tu)

　　垂(chui)直橋架安裝

　　工(gong)藝(yi)說明(ming)：敷(fu)設(she)在(zai)電氣(qi)豎(shu)井(jing)內的(de)電纜(lan)梯架或托(tuo)盤，其固定支架(jia)不(bu)應(ying)安裝在固定電纜(lan)的(de)橫擔(dan)上，因單(dan)獨焊接角鋼(gang)支架(jia)，用(yong)M8螺栓將(jiang)橋架固(gu)定在角鋼(gang)上，支架(jia)間距不(bu)大於(yu)2m。在橋架外(wai)，沿(yan)橋架全(quan)長敷(fu)設(she)不(bu)小(xiao)於(yu)Φ8的(de)圓鋼(gang)或-25×4鍍(du)鋅(xin)扁鋼(gang)接地(di)母(mu)線，每(mei)個(ge)支架和接地(di)母(mu)線可(ke)靠(kao)跨(kua)接，接地(di)母(mu)線刷(shua)黃(huang)綠(lv)相(xiang)間油(you)漆(qi)。

　　2、橋架連接

　　橋架連接示(shi)意(yi)圖(tu)

　　橋架接地(di)連接

　　工(gong)藝(yi)說明(ming)：金(jin)屬梯架、托(tuo)盤或槽盒本體之間的(de)連接應(ying)牢(lao)固可靠(kao)，與保護(hu)導(dao)體的(de)連接應(ying)符(fu)合下(xia)列規定：梯架、托(tuo)盤和槽盒全(quan)長不大(da)於(yu)30m時，不(bu)應(ying)少(shao)於(yu)2處與保護(hu)導(dao)體可靠連接；全(quan)長大於(yu)30m時，每(mei)隔20m～30m應(ying)增加(jia)壹個(ge)連接點(dian)，起(qi)始端和終點(dian)端均應(ying)可(ke)靠接地(di)；除鍍(du)鋅(xin)橋架外(wai)，相(xiang)鄰段橋架之(zhi)間應(ying)采(cai)用不(bu)小(xiao)於(yu)4mm?軟(ruan)銅線做(zuo)接地(di)跨(kua)接。

　　3、室(shi)外(wai)橋架安裝

　　屋(wu)面橋架安裝高度(du)

　　防水(shui)型橋架

　　工(gong)藝(yi)說明(ming)：室(shi)外(wai)安裝橋架安裝高度(du)不能(neng)低於(yu)積(ji)雪、積(ji)水(shui)高度(du)，同(tong)時考(kao)慮選(xuan)用(yong)防水(shui)型蓋(gai)板，橋架下(xia)要有流水(shui)孔，進出(chu)室(shi)外(wai)橋架、線槽，室內須(xu)高於(yu)室外(wai)，防止(zhi)雨(yu)水(shui)流入(ru)室內。

　　4、橋架補(bu)償(chang)裝置(zhi)

　　橋架伸(shen)縮(suo)節

　　伸(shen)縮(suo)節設置(zhi)獨(du)立(li)支架

　　工(gong)藝(yi)說明(ming)：直線段(duan)鋼(gang)制電纜(lan)橋架長度(du)超(chao)過30m、鋁(lv)合金或(huo)玻璃(li)鋼(gang)制電纜(lan)橋架長度(du)超(chao)過15m應(ying)用(yong)伸縮(suo)連接板連接；橋架經(jing)過(guo)建築(zhu)物的(de)變形(xing)縫(伸(shen)縮(suo)縫、沈降(jiang)縫)時，橋架本身應(ying)斷(duan)開，留(liu)50mm寬(kuan)的(de)縫隙(xi)，橋架倆(liang)側設置(zhi)“伸(shen)縮(suo)連接板”（其螺栓固定孔為長條狀），並(bing)與橋架側邊的(de)連接螺栓在安裝時不(bu)要(yao)擰緊以適(shi)應(ying)托(tuo)盤梯架縱(zong)向伸(shen)縮；並(bing)用截面積(ji)不(bu)小(xiao)於(yu)4mm?的(de)跨(kua)接線做(zuo)接地(di)連接。

　　5、橋架與導(dao)管連接

　　橋架鎖(suo)母(mu)安裝

　　橋架與剛性(xing)導(dao)管連接

　　橋架軟(ruan)管連接

　　工(gong)藝(yi)說明(ming)：橋架與導(dao)管連接，應(ying)采(cai)用鎖(suo)母(mu)固(gu)定；除接設(she)備(bei)和燈(deng)具外(wai)，不(bu)得使用金屬或(huo)非(fei)金屬柔(rou)性(xing)導(dao)管。采(cai)用金(jin)屬軟(ruan)管與橋架連接時應(ying)使(shi)用專(zhuan)用(yong)接頭(tou)。導(dao)管使(shi)用(yong)鍍(du)鋅(xin)鋼(gang)管或(huo)焊接鋼(gang)管必須(xu)按(an)照導(dao)管接地(di)要(yao)求(qiu)與橋架之(zhi)間進行接地(di)跨(kua)接。

　　6、橋架內防火(huo)封(feng)堵

　　防火(huo)封(feng)堵

　　橋架頂(ding)板防火(huo)板封堵

　　工(gong)藝(yi)說明(ming)：穿(chuan)越樓層(ceng)或設備的(de)貫(guan)穿孔洞，應(ying)先順(shun)直電線電纜(lan)，將(jiang)鋼(gang)架或(huo)鋼(gang)網固(gu)定在孔洞下(xia)端，刷(shua)阻(zu)火(huo)塗(tu)料(liao)，防火(huo)包碼放(fang)厚度(du)不得(de)低於(yu)樓板厚度(du)，上部可(ke)根據現(xian)場(chang)要(yao)求(qiu)加(jia)蓋(gai)板、防火(huo)泥(ni)或其它防火(huo)裝(zhuang)飾物(不得采(cai)用木(mu)板或其它易燃(ran)物作(zuo)為支架或(huo)蓋(gai)板)。並由土建在(zai)橋架穿(chuan)樓板處做(zuo)50mm-100mm寬(kuan)，不(bu)低(di)於(yu)50mm高的(de)擋水(shui)線。

　　防火(huo)棉封(feng)堵(du)

　　工(gong)藝(yi)說明(ming)：新(xin)型防火(huo)封(feng)堵材料(liao)——防火(huo)棉（矽(gui)酸(suan)鋁(lv)纖(xian)維(wei)又(you)叫陶瓷纖(xian)維(wei)，俗稱防火(huo)棉）。打(da)開橋架，查看(kan)橋架內空(kong)隙大(da)小(xiao)，若橋架內空(kong)隙較(jiao)大，可(ke)在(zai)底(di)部用(yong)鐵(tie)絲纏(chan)繞(rao)線纜(lan)，形(xing)成底(di)托(tuo)，根據橋架內部(bu)空隙(xi)的(de)大小(xiao)裁(cai)剪出(chu)合適大(da)小(xiao)的(de)防火(huo)棉，先大(da)後(hou)小(xiao)塞(sai)緊塞(sai)實，將(jiang)大(da)塊(kuai)防火(huo)棉塞(sai)入(ru)橋架內樓板處線纜(lan)較(jiao)大的(de)空隙(xi)，將(jiang)小(xiao)塊(kuai)防火(huo)棉塞(sai)入(ru)較(jiao)小(xiao)的(de)空隙(xi)，防火(huo)棉要(yao)塞(sai)緊、塞(sai)實，保(bao)證(zheng)橋架內上下(xia)無空(kong)氣的(de)流通(tong)，厚(hou)度(du)不應(ying)小(xiao)於(yu)樓板的(de)厚度(du)。

　　橋架穿(chuan)墻封堵

　　工(gong)藝(yi)說明(ming)：在(zai)電纜(lan)穿(chuan)過(guo)墻壁(bi)的(de)孔洞處(chu)，應(ying)按(an)設計(ji)要(yao)求(qiu)用防火(huo)堵(du)料(liao)密實(shi)封(feng)堵(du)。封堵應(ying)嚴(yan)實可(ke)靠(kao)，不應(ying)有明顯的(de)裂(lie)縫和可(ke)見的(de)孔隙，孔洞較(jiao)大者應(ying)加(jia)耐火(huo)襯板後(hou)再進行封堵(du)。加(jia)工(gong)方(fang)正、尺(chi)寸合適壹(yi)致、油(you)漆(qi)均(jun)勻的(de)蓋(gai)板封蓋(gai)住。

　　7、橋架預(yu)埋(mai)件

　　橋架預(yu)埋(mai)應(ying)用(yong)

　　成品效(xiao)果

　　工(gong)藝(yi)說明(ming)：根(gen)據放(fang)線定出(chu)的(de)位置(zhi)，埋(mai)件(jian)四邊都(dou)有2個固定埋件(jian)的(de)螺絲孔，用自攻(gong)釘釘在模板上固定。等電位(wei)扁鐵(tie)同(tong)樣(yang)打(da)兩(liang)孔折90度(du)固定在橋架預(yu)埋(mai)件旁邊。等鋼(gang)筋鋪(pu)完(wan)，再(zai)次檢查固定埋件(jian)，確保利(li)用率(lv)在(zai)99%以上。預(yu)埋(mai)件在(zai)剪(jian)力(li)墻位置(zhi)時，定好位(wei)置(zhi)後(hou)，鋼(gang)筋和預(yu)埋(mai)件點(dian)焊固定，合模之(zhi)前再次(ci)檢查，預(yu)埋(mai)件是否(fou)偏(pian)位。拆(chai)模之(zhi)後(hou)，清理(li)自攻(gong)釘和預(yu)埋(mai)件裏(li)面(mian)硬(ying)質泡沫板，根據層(ceng)高定做(zuo)橋架橋架壹(yi)半(ban)長度(du)，連接片(pian)連接固(gu)定。
